Сломалась полка в холодильнике

Что именно ломается

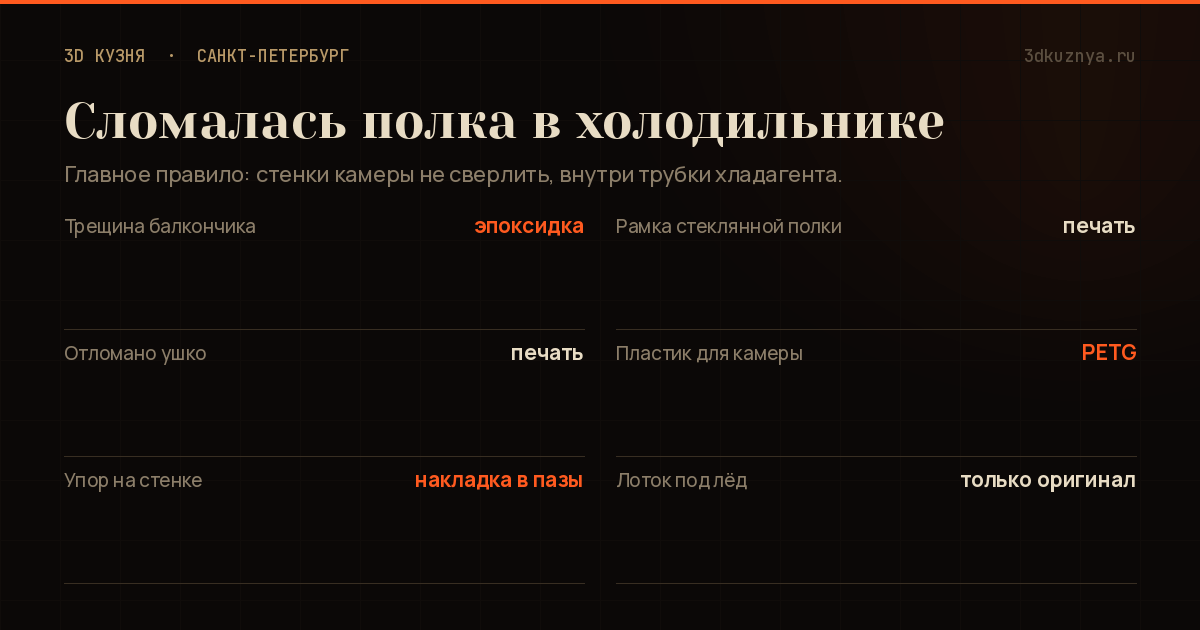

У холодильника пластик работает в тяжёлом режиме: перепад от плюс двадцати на кухне до минус восемнадцати в морозилке, конденсат и постоянные удары дверью. Через несколько лет пластик дубеет и трескается там, где раньше просто гнулся под нагрузкой. Чаще всего ломается не сама полка, а узкое место: крепёжное ушко, защёлка или тонкий выступ, на который приходится весь вес продуктов. Вот основные поломки и что с ними обычно делают.

Дальше по порядку: как найти родную деталь, что реально чинится клеем, а что проще напечатать.

Сначала ищем оригинал

Внутри камеры, чаще на боковой стенке или на потолке за верхним ящиком, есть наклейка с моделью холодильника и сервисным номером (иногда подписан как service code, PNC или serial number). Иногда наклейка за дверью или снаружи на задней стенке. По этому номеру и заказывают деталь: у одной и той же модели из разных годов выпуска комплектация полок и балкончиков часто отличается.

Деталь заказывают в сервисном центре производителя по этому номеру или ищут на маркетплейсах и в магазинах запчастей для бытовой техники. У ходовых моделей деталь обычно находится за одну, две недели. У снятых с производства и старых холодильников поиск может растянуться на месяц или не дать результата вообще: мелкую пластиковую деталь снимают с производства раньше, чем устаревает сам холодильник.

Если наклейка стёрлась или заклеена, модель можно посмотреть в паспорте или гарантийном талоне, если он сохранился, либо назвать продавцу серию и внешний вид панели управления: иногда этого достаточно, чтобы сузить поиск до пары подходящих моделей. Полезно уточнить у сервиса не только наличие детали, но и то, оригинальная она или совместимая: совместимые балкончики и полки часто отличаются на пару миллиметров по посадочным местам.

Если холодильнику больше десяти лет, а балкончик, рамку или упор уже не найти ни у дилера, ни на разборе, дальше два пути: временный ремонт своими руками или печать копии.

Что можно сделать своими руками

Прозрачные балкончики и полки чаще всего делают из полистирола, реже из SAN-пластика (сополимер стирола и акрилонитрила): материал жёсткий, прозрачный и одинаково не любит удар и низкую температуру. Обрамление стеклянных полок и внутренние стенки камеры обычно из ABS или ударопрочного полистирола.

Обычный секундный клей (цианакрилат) на морозе дубеет и становится ещё более хрупким, чем сам пластик детали. Шов держит, пока полка стоит неподвижно, а как только на неё снова ставят бутылки или задевают дверью, трещина расходится в том же месте. Лучше работает двухкомпонентный эпоксидный клей: шов у него пластичнее и меньше боится перепада температур. Трещину полезно усилить с обратной, невидимой стороны полоской стеклосетки (серпянки), утопленной в эпоксидку.

Перед склейкой обломки обязательно обезжиривают: спирт или средство для мытья стёкол подойдут, а вот ацетон для SAN и полистирола слишком агрессивен и может размягчить и помутнить поверхность рядом со швом. Клей наносят тонким слоем и сразу сжимают детали, не дожидаясь, пока состав начнёт схватываться, иначе прочность шва падает.

Пока решаете вопрос с деталью, под треснувшую или снятую полку можно на время подложить деревянный брусок или обрезок плотного пластика: полка не провиснет и лишний вес не соберётся на трещину. Для лопнувшего обрамления стеклянной полки временно подойдёт и лента скотча по периметру, лишь бы стекло не съезжало при выдвижении.

Когда печать лучший выход

Печать выигрывает в трёх случаях: холодильнику десять и больше лет, и оригинала уже нет в продаже; деталь есть, но стоит отдельного визита в сервис и ожидания неделями ради одной полки; сломался именно упор или выступ на стенке камеры, куда закручивать саморез нельзя, а печатная накладка цепляется за соседние штатные пазы без единого отверстия в стенке.

• Балкончик двери целиком или только его крепёжное ушко, если разбилась одна точка крепления.
• Рамка обрамления стеклянной полки или отдельный уголок рамки.
• Накладной упор на стенку камеры, работает как обычный кронштейн, держится за соседние пазы.
• Держатель, ролик или направляющая ящика по образцу целого ящика.
• Ручка двери по второй, целой ручке с той же модели.

Печатаем из PETG: он спокойно работает и в минус восемнадцать в морозилке, и рядом с плитой на кухне, не боится влаги и конденсата, а в отличие от PLA не становится хрупким на холоде и не размягчается на тёплой кухне летом.

Накладной упор проектируем так, чтобы он не висел на одной точке, а опирался на несколько соседних штатных пазов и рёбер стенки: тогда нагрузка от гружёной полки распределяется по пластику камеры, а не концентрируется в одном месте, как было у сломанного оригинала. Это же правило действует для держателей ящиков: печатаем деталь с запасом по толщине там, где родная деталь была тонкой и как раз поэтому треснула.

Упоры, уголки, держатели и ушки укладываются в обычное поле печати 256 на 256 мм. Балкончик во всю дверь печатаем на крупноформатном принтере с полем до 500 на 500 мм. Если деталь всё же длиннее поля, делим её на две части с замком, шов проходит там, где нет нагрузки.

Чего печатать не стоит

Печатная деталь получается слоями, у неё нет сертификата на контакт с пищевыми продуктами: между слоями остаются поры, куда может забиваться влага. Для балкончика, полки или ящика, где стоят бутылки и упаковки, это не имеет значения: еда с пластиком напрямую не соприкасается. А вот для открытой ёмкости под продукты или лотка для льда, где пластик касается еды напрямую, лучше взять оригинальную деталь.

Мы не лезем внутрь герметичного контура охлаждения и не меняем компрессор, термостат или проводку, это не наш профиль и не задача 3D-печати. И повторим главное: крепление любой напечатанной детали к стенке камеры только на штатные пазы и защёлки, без саморезов в изоляцию.

И ещё честно про срок службы: напечатанная деталь из PETG прочная и холода не боится, но это не литьё под давлением, из которого делают заводские полки. Для ежедневной нагрузки полным ящиком овощей она отслужит годы, но не стоит ждать от неё той же долговечности, что у оригинала, рассчитанного на серийное производство.

Что прислать и сколько это займёт

Пришлите фото холодильника целиком, отдельное фото места крепления или обломка рядом с линейкой, снятое строго сверху, и модель холодильника с наклейки внутри камеры. Если деталь отломилась не полностью, лучше прислать и обломок: по нему точнее считается посадочное место.

Срок: по уже готовой модели 1-2 дня, с обмером образца или обломка 2-3 дня. Мелкие детали вроде упора или крепёжного ушка печатаются за день. Отправляем СДЭК по всей России, по Петербургу есть курьер и самовывоз. Похожая логика работает для любой сломанной пластиковой мелочи в быту, подробнее в статьях что напечатать для дома и сломалась пластиковая деталь: что делать.
