Что напечатать для лодки ПВХ

Почему лодка ПВХ требует другого пластика

За сезон деталь на борту проходит через солнце и ультрафиолет, постоянную влагу, холодные утренники весной и осенью, песок на берегу и удары о причал при швартовке. Бытовой пластик такие условия просто не держит.

• Солнце и ультрафиолет: лодка стоит на открытой воде весь день, спрятать деталь в тень некуда.
• Вода и мокрый баллон: крепление у борта то мокнет, то сохнет, и так весь сезон подряд.
• Холод по краям сезона: весной и осенью на морозе пластик становится жёстче и легче раскалывается от удара.
• Песок и трение: на берегу песок забивается в резьбу и посадочные места и работает там как абразив.
• Удары о причал: крепление на борту время от времени получает удар при швартовке или посадке в лодку.

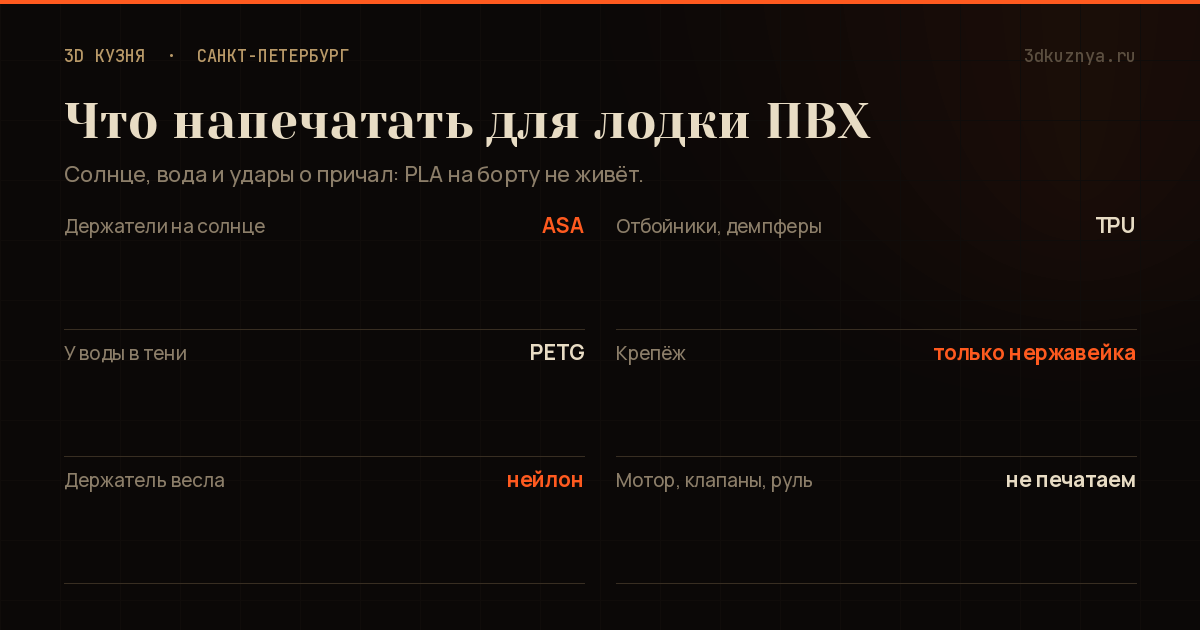

PLA здесь исключён полностью. Он размягчается уже при 55-60 °C, а тёмный баллон на солнце разогревается сильнее воздуха вокруг. Вдобавок ультрафиолет делает PLA хрупким за один сезон: деталь не гнётся, а трескается от первого удара веслом или багром.

Нейлон здесь отдельный разговор. Он меньше всего истирается о песок и держит ударную нагрузку лучше остальных, поэтому его берут под уключину и держатель весла. Но нейлон впитывает влагу, и мокрая деталь может потерять больше половины жёсткости по сравнению с сухой: она становится мягче и живее гнётся, хотя реже трескается. Для держателя, который сохнет между рыбалками, это не страшно. Для узла, который стоит в воде постоянно, лучше ASA или PETG.

Отдельно про детали на солнце, но без нагрузки, вроде декоративных накладок или заглушек в тени тента: там иногда достаточно и PETG, разница с ASA в ресурсе на ярком солнце, а не в прочности самой детали. Если сомневаетесь, какой из двух брать под вашу деталь, спросите, мы подскажем по месту установки.

Что печатают для лодки ПВХ

На лодку печатают в основном мелочь, которую под конкретную модель либо не найти в продаже, либо она у дилера стоит неадекватно своим размерам.

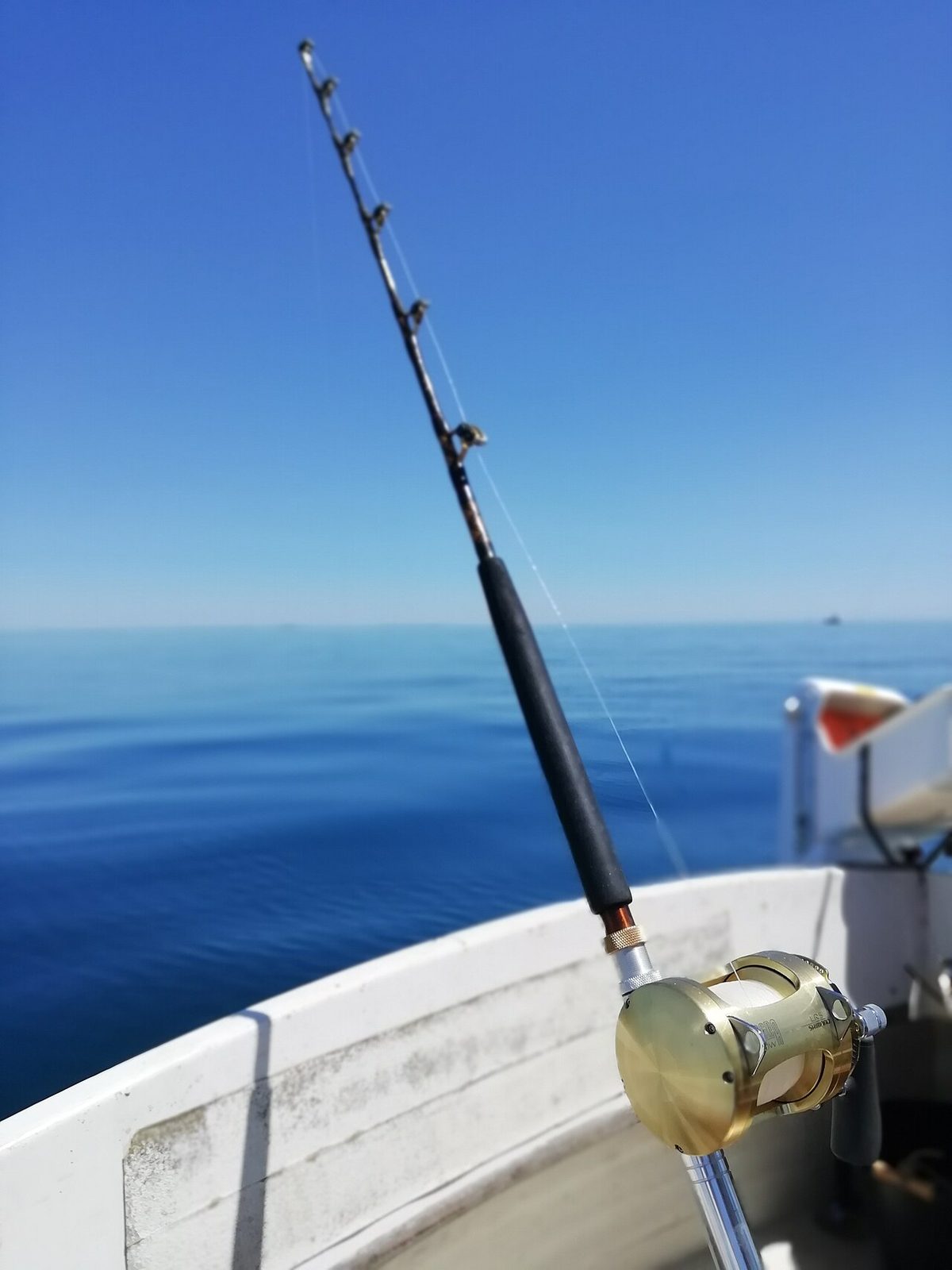

• Держатели спиннинга и удочки на ликтрос или на транец: самый частый заказ на лодку.
• Площадки и крепления эхолота и экрана на транец или на борт под модель конкретного датчика.
• Держатель весла на баллон или на банку, чтобы весло не гуляло по лодке на ходу и не мешало забросу.
• Держатель телефона и стаканов на транец или банку под ваш случай.
• Адаптеры под крепления камеры, фонаря, датчика к штатной стойке.
• Кабельные вводы и зажимы для проводки эхолота и подсветки.
• Органайзеры для снастей и мелочи под банку.
• Отбойники и заглушки транца и ниш, из TPU или ASA по месту.

Все эти детали объединяет одно: их печатают под точный размер конкретной лодки и конкретного оборудования, а не берут усреднённую модель из интернета. Посадочное место у разных производителей отличается на пару миллиметров, и этого хватает, чтобы деталь болталась или не налезла вообще.

Крепление эхолота на лодку ПВХ почти всегда значит две разных детали: площадку под сам датчик, она крепится на транец или на отдельный кронштейн за бортом, и держатель под экран на приборной панели или на банке, чтобы дисплей был перед глазами. Эти две детали редко подходят друг к другу по стандарту, поэтому печатаем их отдельно под модель конкретного датчика и конкретного экрана.

Держатель весла делают под два случая: чтобы весло просто не каталось по дну лодки на ходу, и чтобы его можно было выдернуть одним движением, когда нужно подработать на мелководье. Второй вариант чуть сложнее по форме, но на воде удобнее, если приходится часто чередовать мотор и весло.

Ликтрос: почему держатель меряют по вашей лодке

Ликтрос, трос в ПВХ-ленте, вклеенной вдоль борта лодки, за который цепляют обвязку, тент и держатели, у разных производителей и разных моделей отличается и по толщине троса и ленты, и по диаметру баллона в этом месте. Одна лодка потоньше, другая помассивнее, и универсальная клипса на одной сидит намертво, а на другой прокручивается или вовсе не проходит.

Поэтому держатель на ликтрос делаем по вашему замеру, а не по фото чужой лодки. Пришлите фото ликтроса сверху рядом с линейкой так, чтобы было видно и ликтрос, и баллон в этом месте. Если сохранился обломок старого держателя, его можно приложить или прислать вместо замера, это даже точнее.

Устроен такой держатель обычно как зажим: он обхватывает ликтрос и прижимается к баллону снаружи, без сверления в ткани лодки. Это удобно вдвойне: не нарушается герметичность баллона, и крепление легко снять на зиму или переставить в другое место, если выбранная точка окажется неудобной на воде.

Уключины: печатать или покупать заводскую

Уключина держит весь упор весла при гребле, и нагрузка на неё повторяющаяся и ударная при каждом гребке. Слоистая структура печатной детали такую усталостную нагрузку переносит хуже монолитного металла или литой пластмассы.

Печатная уключина из нейлона выдержит нечастую греблю: подойти к берегу, подработать веслом при заглохшем моторе. Для лодки, где гребут регулярно и подолгу, надёжнее заводская металлическая или армированная уключина, она рассчитана именно на такой режим. Печатаем уключину, когда родная нестандартной формы и заводской замены под неё нет, и советуем в этом случае возить с собой запасную.

Чего для лодки печатать нельзя

Короткий список того, где пластик не то, чему стоит доверять на воде, даже если очень хочется сэкономить и заказчик настаивает.

Общее правило простое: если от детали зависит герметичность лодки, работа мотора или возможность управлять и спастись, печать не наш инструмент, здесь нужен сертифицированный узел от производителя. Всё остальное, а это подавляющее большинство мелочи на борту, печатается спокойно и под правильный пластик служит не хуже покупного.

Что прислать и сколько это займёт

Нужно фото места на лодке с линейкой (диаметр ликтроса или толщина баллона в точке крепления), модель лодки, диаметр ликтроса и, если речь про эхолот, его модель или фото самого датчика с размерами. Для держателя весла хватит фото самого весла с линейкой в точке, где будет стоять держатель.

Если готовой 3D-модели нет, а есть только образец или обломок, обмеряем сами: пришлите его или привезите, и мы построим модель по факту, а не на глаз. Для сложных случаев на нестандартную форму печатаем пробный экземпляр на примерку перед финальной партией, чтобы не тратить пластик и время на переделку по месту.

Срок: по готовой модели 1-2 дня, с обмером образца 2-3 дня. Мелочь вроде держателя телефона или заглушки печатается за день. Отправляем СДЭК по всей России, по Петербургу есть курьер и самовывоз, так что деталь можно забрать по дороге на воду.
